19英寸服务器机架尺寸权威指南

服务器机架是一种可以安装服务器设备的框架，包括路由器、交换机、单板和机架服务器(设计为安装在机架内的服务器)。就其本身而言，该框架缺乏传统塔式机架的外部外壳，为您提供高效的冷却和更容易的电线管理、安装和维护。

电子工业联盟(EIA)制定的可安装服务器机架的标准宽度是19英寸。从技术上讲，这个19英寸的测量是指插入机架的可挂载模块前面板的宽度，而实际的服务器机箱宽度需要小于17.75英寸才能放入框架内。

虽然不是硬性要求，但包括Pure Storage®在内的大多数制造商都坚持其服务器的机架宽度为19英寸，以避免兼容性问题爱游戏ayx双赢彩票。

虽然服务器机架的宽度固定在19英寸，但模块的高度和深度可能会根据您试图在数据中心机架中安装的内容而有很大差异。虽然深度没有标准化，但常见的深度范围在24英寸到48英寸之间。这种深度的原因可能是因为数据中心的标准地板面板是24英寸乘24英寸。高度通常以1.75英寸/ u的标准机架单位来衡量，当考虑服务器模块或附件在机架中有多少空间时，一个很好的经验法则是它占用了多少单元。

让我们回顾一下关于服务器机架大小的一些常见问题:

什么是1U服务器机架?

机架高度的基本单位是1U，等于1.75英寸。作为最小的单元，这个大小在配置服务器机架堆栈时为您提供了最大的通用性。

什么是4U服务器机架?

4U的机架只有7英寸高。有了四个单元，4U服务器机架中就有足够的空间来放置一个像样的服务器机箱以及电源和冷却等配件。这使得4U服务器机架非常适合个人使用或小型办公室。

什么是6U服务器机架?

6U服务器机架高10.5英寸。这是壁挂式机柜和飞架的标准尺寸。虽然还很小，但这些机柜在小型企业数据中心中非常合适。

什么是42U服务器机架?

42U的机架空间为73.5英寸，是数据中心最常用的机架高度。工业数据中心的房间里将摆满一排排42U的机柜。这是将处理能力和容量压缩到一个小空间的最有效方法之一。

下表以英寸和毫米为单位显示了最常见的服务器单元尺寸。

在本节中，我们将介绍如何测量机架服务器的宽度、高度和深度。

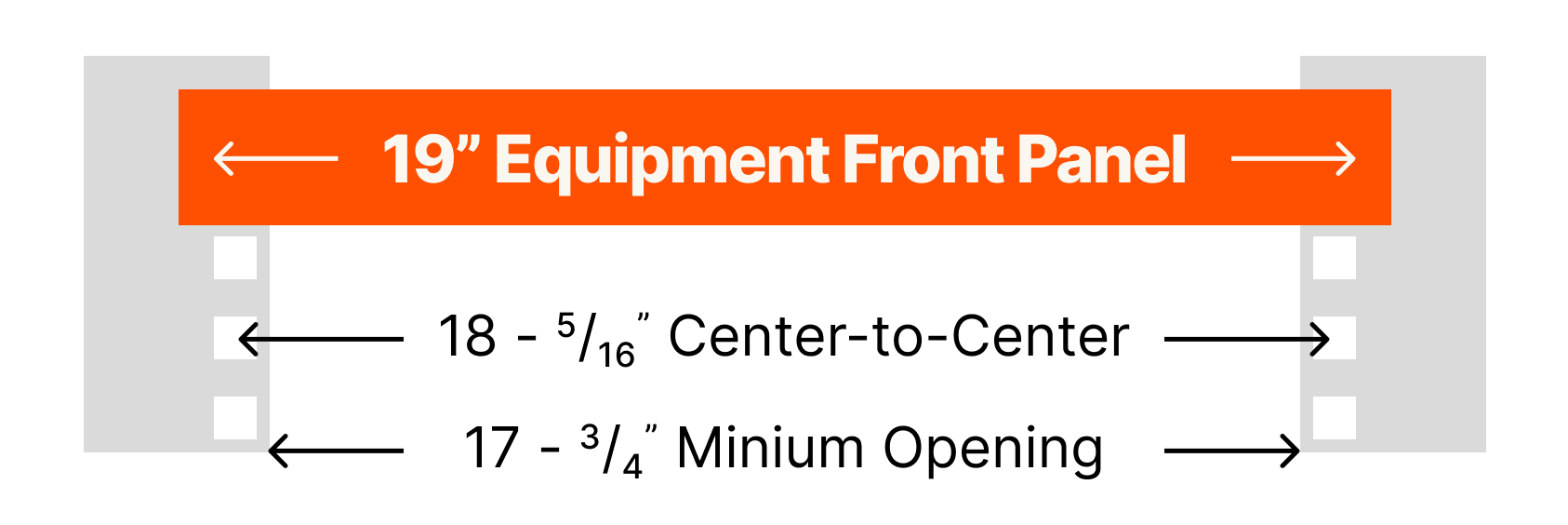

如何测量服务器宽度

如前所述，19英寸是指可挂载模块的前面板的宽度，该模块滑入机架，而不是服务器本身的机箱(通常需要更小)。换句话说，我们从一个安装孔测量到另一个安装孔。

如何测量服务器高度

单位的垂直尺寸如何?以1U为例，测量机柜高度的方法如下图所示。

如何测量服务器深度

此尺寸是指前安装柱前面到后安装柱后面的长度。与其他两种测量方法不同的是，这一方法并不是真正标准化的，它取决于机柜安装后如何调整。一个好的经验法则是使用数据中心标准的48英寸地板面板。

更好的问题应该是:您需要多少性能和容量?然后根据需要满足需求的服务器数量来确定机架的大小。记住，在最后的配置中，也要允许机架单元用于电源、冷却和其他可能需要的配件。如果标准的42U架子上有剩余空间，可以考虑增加放置文档和工具的空间。

作为全闪存存储阵列的领导者，Pure storage可以将大量的功率和容量放入一个爱游戏ayx双赢彩票小尺寸的尺寸中，确保适合您的数据中心。让我们仔细看看我们是如何测量Pure硬件产品的物理尺寸的。

FlashArray尺寸和重量

爱游戏ayx双赢彩票Pure Storage目前提供三种全闪存存储阵列产品线，以满足Tier 0、Tier 1和Tier 2块存储需求。下面的图像描述了我们如何测量每个FlashArray™设备的机箱。

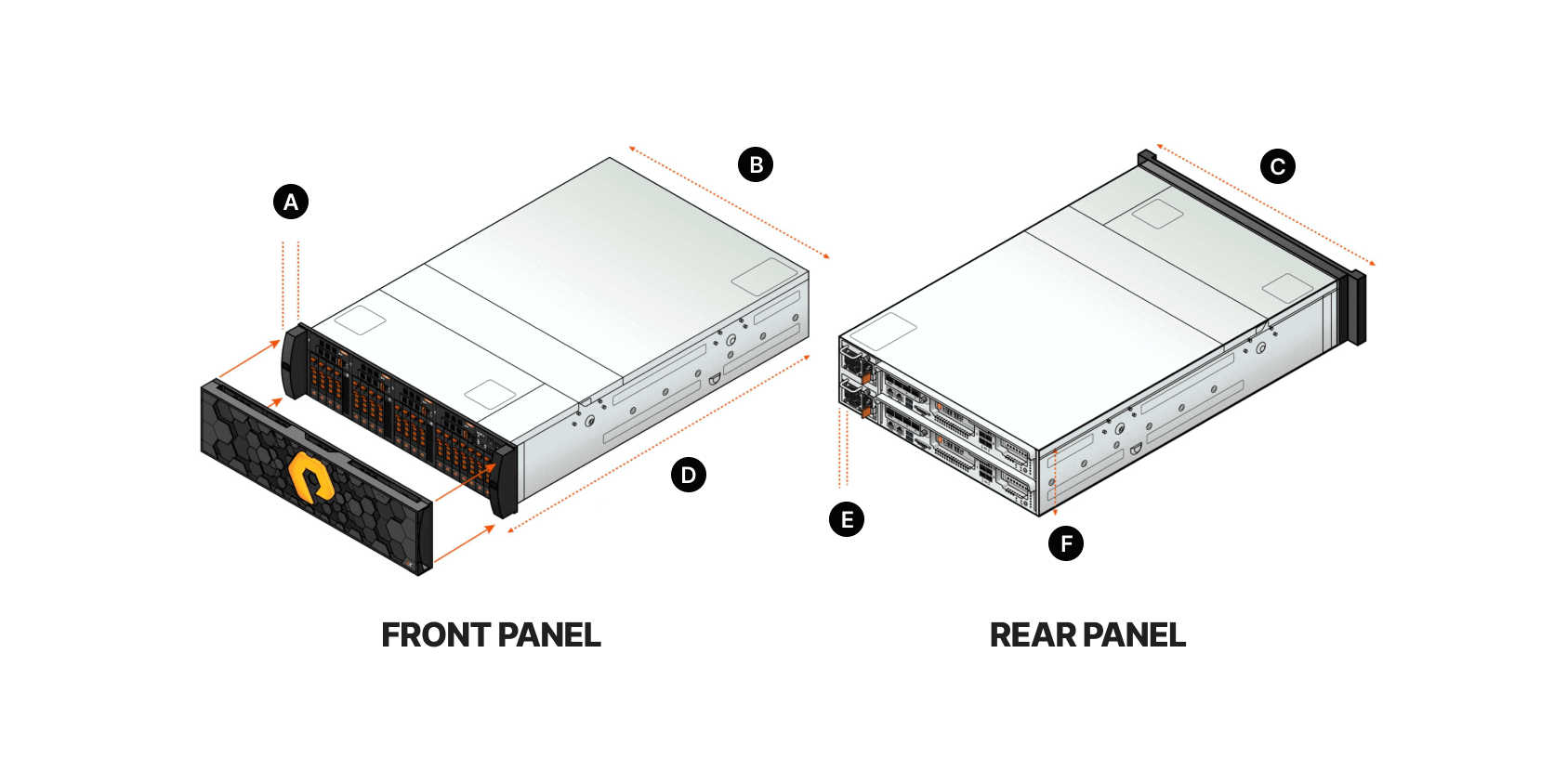

FlashArray / / X

FlashArray / / X是一种性能优化、全闪存、端到端NVMe和NVMe- of存储阵列，旨在为Tier 0和Tier 1应用提供块存储。

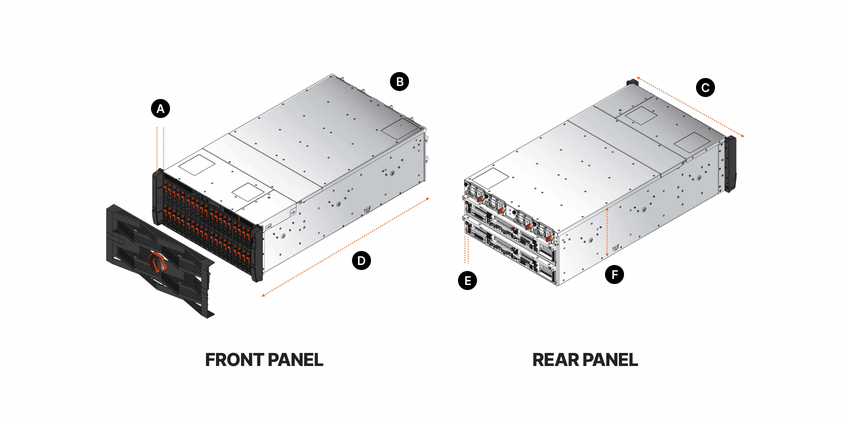

FlashArray / / XL

FlashArray / / XL提供顶级性能的容量和规模超过FlashArray//X。

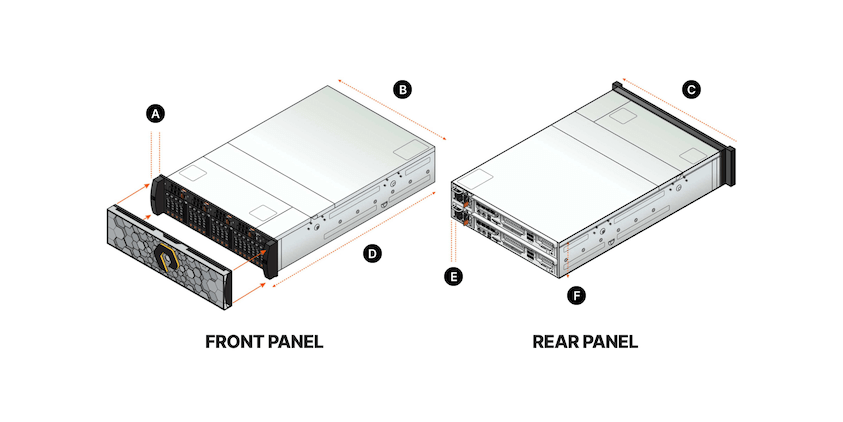

FlashArray / / C

FlashArray / / C是一种容量优化的全闪存NVMe存储阵列，适用于Tier 2应用。

FlashBlade尺寸和重量

FlashBlade®是全球首个统一的快速文件和对象(UFFO)存储平台。利用DirectFlash®技术和由下而上为文件和对象存储设计的本地闪存支持的存储架构，FlashBlade将大量的功能打包到一个小的形式因素。

虽然FlashBlade在技术上并不是一个机架服务器，但它是我们最受欢迎的产品之一，因为它在一个小的外形中包含了大量的能量，可以根据您的存储需求进行扩展。

以下是每个机箱表面的最小安装间隙:

• 正面:91厘米(36英寸)

• 后:61厘米(24英寸)

• 侧面:1.5厘米(0.6英寸)

• 上下:0厘米(0英寸)

下图为FlashBlade机箱整体尺寸(注:图中尺寸单位为厘米):
